概要

大阪大学大学院工学研究科の白土 優 准教授、同大学院生　氏本 翔さん（博士前期課程　研究当時）、鮫島 寛生さん（博士前期課程）、名古屋大学大学院工学研究科の森山 貴広 教授、三重大学大学院工学研究科の中村 浩次 教授、関西学院大学工学部の鈴木 基寛 教授、高輝度光科学研究センターの河村 直己 主幹研究員らの共同研究グループは、反強磁性体であるクロム酸化物（Cr₂O₃）薄膜に対して、低消費電力・高速駆動が可能な電圧によるスピン制御技術を開発しました。また、その制御効率を従来材料である強磁性体の５０倍以上に高効率化することに成功しました。

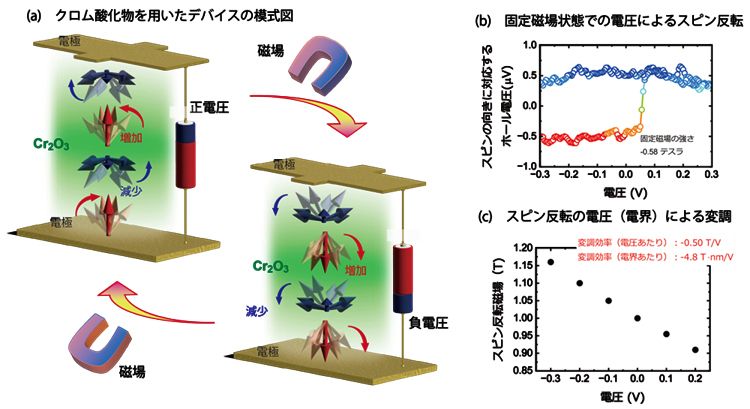

強磁性体（磁石）は、磁化（マクロなN極－S極）をもつ材料であり、現在の磁性デバイスや磁性材料の主役です。反強磁性体は磁性材料の一種ですが、強磁性体（磁石）のように磁化（マクロなN極－S極）が発生しないため磁場による磁性制御や磁気情報記録が難しく、これまでは利用価値に乏しい磁性材料とされてきました。一方で、反強磁性体材料には、次世代高速通信（Beyond 5G(6G)）での利用が期待されるテラヘルツ（テラは1012）の周波数領域で効率的な動作が可能であるという、強磁性体にはない利点があります。そのため、反強磁性体の磁性をどのように制御するかが重要な課題となっています。今回、研究グループは、反強磁性体であるクロム酸化物（Cr₂O₃）薄膜（図1(a)）を用いることで、電圧によって反強磁性体のスピン（磁化の起源となるミクロなN極－S極の対）の向きを制御することに成功しました（図1(b)）。また、印加する電圧や磁場の強さによってスピン反転条件を高効率に変調できることを明らかにし、変調効率（単位電界あたり）が従来の強磁性体の50倍以上の高効率であることを明らかにしました（図1(c)）。
近年、IoT技術の発達による情報通信の高速化が予測され、また、AI技術の進展により情報処理デバイスの高速・低消費電力化が必要とされています。本成果は、不揮発メモリ素子として期待される磁気ランダムアクセスメモリ（MRAM）を含む様々なスピントロニクス素子における、低消費電力かつ高速なスピン方向制御技術のための「ナノスピン材料」に関する基礎物理学の理解を進展させるとともに、テラヘルツ領域で駆動可能な低消費電力スピンデバイスの実現に道を拓くものです。

研究の背景と研究成果

これまでのエレクトロニクスは、電子のもつ電荷を利用して発展してきました。電子は、電荷の他に磁性（磁石）の起源となる回転運動（角運動量）に基づくスピンという性質を持ちます。スピントロニクスは、電荷とスピンの両方を利用する学術分野であり、例えば、スピントロニクスを利用したメモリデバイスは、高速性・耐久性・高密度・低消費電力性（不揮発性：電源を切っても，情報が失われない）を兼ね備えたデバイスとなります。スピントロニクスデバイスでは、スピンが担う磁化の向き（N極－S極の向き）を情報の「１」と「０」に対応付けて、情報を不揮発に記録しています。このため、これまでスピントロニクスに利用されてきた磁性（スピン）材料は、マクロな磁化を持つ強磁性体（磁石）でした。一方、磁性材料の中には、原子レベルではスピンを持つがマクロな磁化は生じない反強磁性体と呼ばれる材料があります。従来の考え方では、反強磁性体は磁化を持たないため、利用価値に乏しい材料と考えられてきましたが、もし反強磁性体のスピンを利用できれば、強磁性体を用いたデバイスと比較して、動作速度が2～3桁高いテラヘルツ領域での駆動が可能とされています。そこで、反強磁性体のスピンの制御技術の開発が進められています。とりわけ、昨今の情報処理デバイスの低消費電力化の需要と相まって、低消費電力でのスピン制御技術である電圧によるスピン制御技術が注目されています。

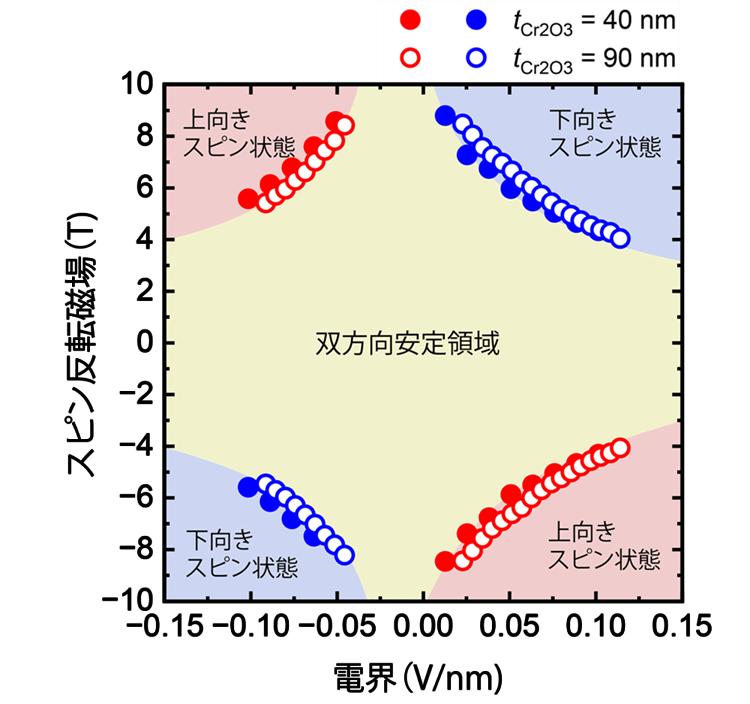

最近、同研究グループは、反強磁性材料であるクロム酸化物（Cr₂O₃）に対して、スピン情報が強く表れるナノメートル（ナノは10-9）領域まで薄くすることで、反強磁性体のスピンを制御できることを明らかにしましたが（氏本 翔、白土 優　他、Applied Physics Letters, 123巻、022407（全7ページ）、2023年）、デバイスへの適用に向けて、低電力駆動に必要となる電圧による制御が必要でした。しかし、電圧で制御できる材料の性質は誘電性であり、磁石としての特性である磁性を電圧で直接制御することはできません。そこで、研究チームは、「電気磁気効果」と呼ばれる磁性と誘電性の結合効果に着目しました。この効果は、電圧による結晶内での磁性イオンの移動（誘電性）が、磁性イオンのスピン状態を変化させることによって生じる効果であり、反強磁性体においても適用できる効果です。研究グループは、この効果を利用して、クロム酸化物（Cr₂O₃）薄膜のスピンを電圧で制御することを試みました。その結果、磁場を変化させず電圧の変化のみで反強磁性体のスピン方向を反転できることを明らかにしました。スピン反転条件は、電圧や磁場の強さによって変化させることができ、その変調効率（単位電界あたり）が従来の強磁性材料を用いた場合と比較して、５０倍以上も高効率であることを明らかにしました。また、電圧の向きにより、情報の「１」と「０」に対応するスピンの向きを選択できることも明らかにし（図２）、将来的なメモリ動作の可能性も実証しました。観測された現象の起源解明のために、大型放射光施設SPring-8^※5のビームラインBL25SU（軟X線固体分光ビームライン）、BL39XU（磁性材料ビームライン）において元素選択的な磁気測定(X線磁気円二色性^※6測定)を行い、クロム酸化物（Cr₂O₃）と電極金属（Pt）との接合界面にあるクロム（Cr³⁺）スピンが反転しており、電気磁気効果による磁性制御に重要な役割を果たしていることや、強磁性体で観測される金属膜（Pt）自体の磁性による効果が無視できるほど小さいことから、観測された高効率のスピン制御が従来の強磁性体とは異なるメカニズムで発現していることを明らかにしました。さらに、電気磁気効果は磁性材料の中でも特殊な材料でのみ生じるものと考えられてきましたが、実験結果と第一原理計算^※7を用いた理論的考察により、反強磁性体と金属の接合面において、結晶内部とは異なる原理で電気磁気効果が誘起できることを見いだし、他の材料系への適用指針も示しました。
磁化の向きを変えるには、磁化が向きを変えるための駆動力が、その向きを固定しているエネルギー障壁の高さを超える必要があります。駆動力は、磁化（マクロなN極－S極）と磁場の積で決まります。反強磁性体では磁化がないため、駆動力がほぼありません。これが、「反強磁性体のスピン（磁化の起源）が制御できない」とされてきた理由です。強磁性体では、電圧によってエネルギー障壁を低下させることを原理にした研究が進められていますが、これは、強磁性体では、磁化が電圧によって変化せず、電圧を印加した場合でも駆動力がほぼ変化しないためです。一方、研究グループが着目した電気磁気効果は、電圧によって一時的にマクロな磁化を生成する効果であり、この効果により、電圧によって磁化を反転させるための駆動力を変化させることができます。今回の成果は、この効果を利用することで、本来は磁化を持たない反強磁性体のスピンも制御できることを示したものであり、また、強磁性体とは異なる原理を使うことで、高い効率でスピンの向きを制御できることを明らかにしたものです。この発見は、今後の反強磁性体のスピン制御の指針を与えるとともに、電圧駆動型のスピントロニクスデバイス設計に向けたナノスピン材料の設計指針を与えるものとなります。
